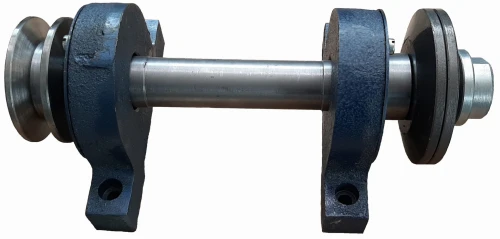

Wał pilarki uniwersalny
Opis
Wał pilarki uniwersalny
Parametry:
- długość całkowita wału Lc=300 mm
- średnica koła pasowego Ø 80 mm
- koło pasowe dla pasa klinowego 17' mm lub 10'mm
- mocowanie tarczy na wale Ø 30 mm
- średnica talerzy zaciskowych mocujących tarczę piły Ø 100 mm
- rozstaw między otworami mocowania wału 150 mm
- rozstaw otworów mocujących w obudowie wału 125 mm
- prędkość V=0÷4000 obr./min, dla średnicy tarczy Ø 400 (zalecana prędkość do 3000 obr./min)
Opis:
Wał pilarki wyposażony jest w obudowy wraz z łożyskami, koło pasowe na pas klinowy 17' mm lub 10' mm jak również talerze zaciskowe tarczy piły umożliwiające sztywne i trwałe mocowanie. Na końcówce wału znajduje się nakrętka zabezpieczająca mocowanie tarczy (pod klucz 36 mm gwint M30x1,5 mm).
Zastosowanie:
Wał może służyć zarówno jako element wymienny do obrabiarek firmy ACORN, jak również w wolnej konstrukcji wykonanej zgodnie ze sztuką i normami CE, obowiązującymi dla tego typu urządzeń.
