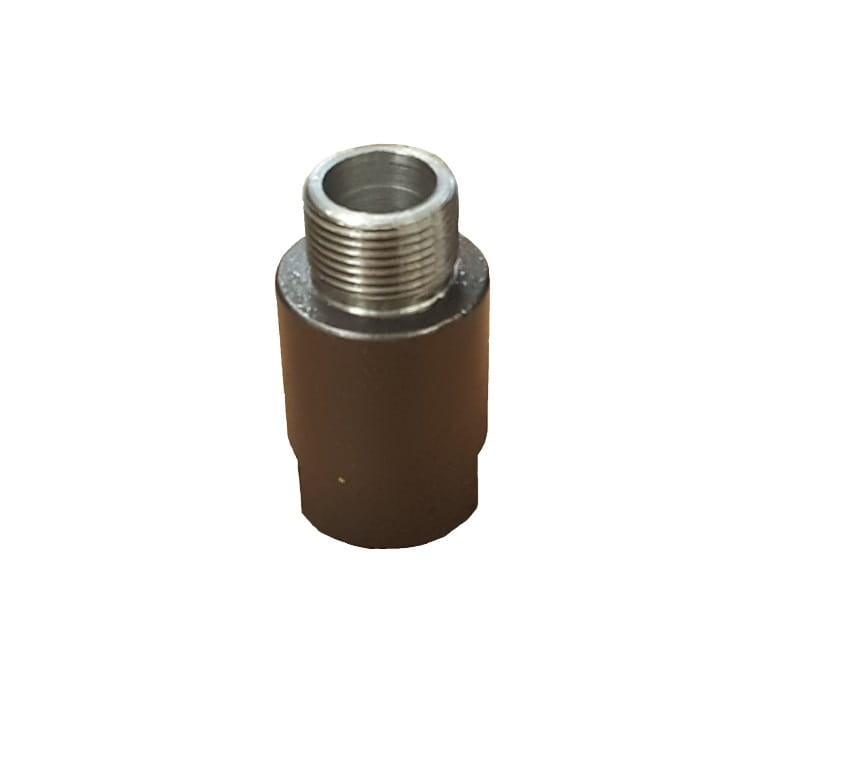

Oprawa freza W4/94-02; W5A

Oprawa freza W4/94-02; W5A

Element stanowiący połączenie końcówki wału gwintowanego obrabiarki z narzędziem stosowanym we frezarce                    typ W4/94-02 i W5A.

Narzędzie stanowią frezy trzpieniowe Ø8/6.

Pełny zestaw montażowy wraz z oprawą freza stanowi: tulejka rozprężna, nakrętka mimośrodowa zaciskowa, klucz hakowy (każdy element do kupienia osobno lub w komplecie, jak na stronie).

Wymiary:

- średnica zewnętrzna - d_z=Ø32 mm,

- wysokość - H=56 mm,

- gwint wewnętrzny do nakręcenia na końcówkę wału - d_w=M 18x1,5 mm,

- gwint zewnętrzny pod nakrętkę zaciskową freza - d_z=M 22 mm,

- zafrezowanie pod klucz - 27 mm.
